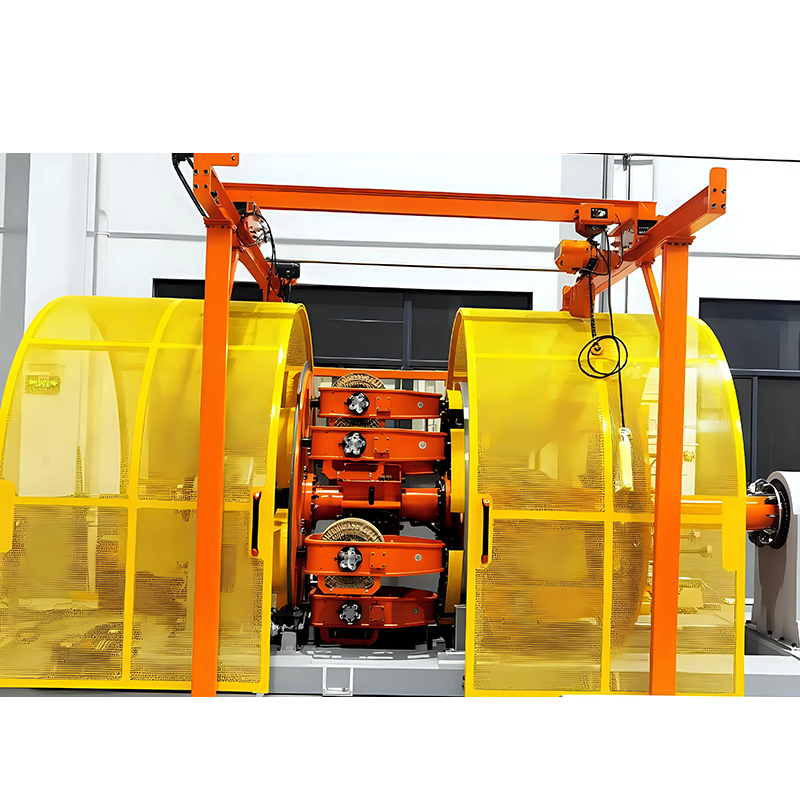

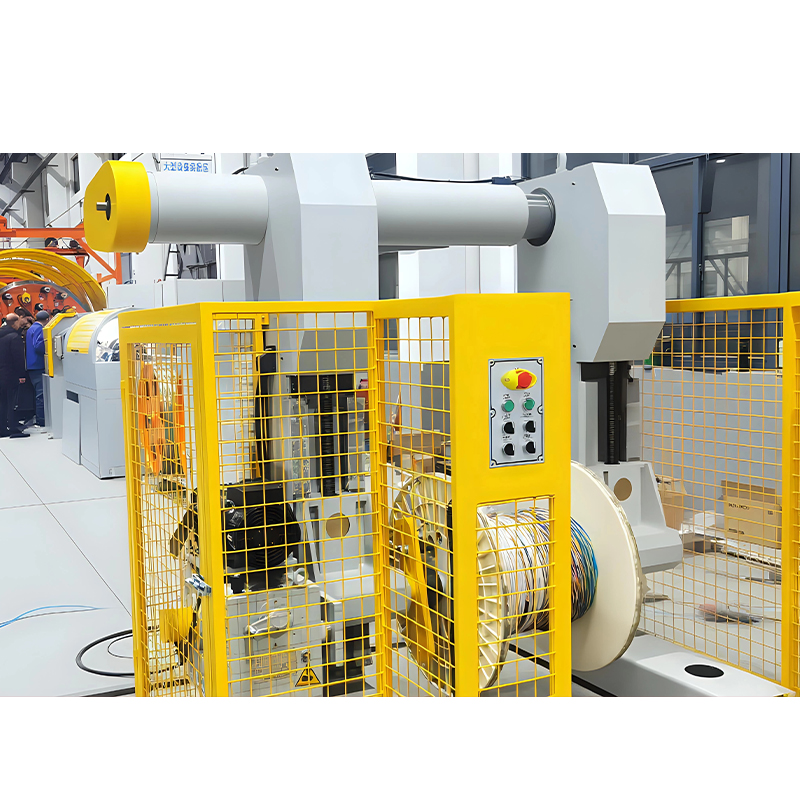

The Maszyna do splatania/skręcania par planetarnych służy jako podstawowe wyposażenie do produkcji wysokowydajnych, skomplikowanych kabli precyzyjnych. Został specjalnie zaprojektowany do produkcji specjalistycznych kabli wymagających niezwykle wysokich standardów wydajności elektrycznej, wytrzymałości mechanicznej, elastyczności i konsystencji. Sprzęt ten działa w oparciu o zasadę precyzyjnie skoordynowanego ruchu, umożliwiając wielu rdzeniom obracanie się oraz precyzyjne i synchroniczne przemieszczanie się wokół centralnej osi, naśladując ruch orbitalny na niebie, aby zapewnić optymalną symetrię geometryczną i stabilność strukturalną podczas procesu splatania. Planetarna maszyna do skręcania skutecznie kontroluje wewnętrzne naprężenia szczątkowe w rdzeniach podczas skręcania z dużą prędkością, zachowując oryginalne właściwości fizyczne drutu i kończy skręcanie wraz z dwuwarstwowym ekranowaniem/owinięciem ochronnym w zintegrowanym procesie ciągłym, znacznie zwiększając wydajność produkcji i jednorodność produktu.
Podstawowe zasady techniczne
Architektura ruchu planetarnego: wykorzystuje unikalny system przekładni planetarnej, umożliwiający wielu jednostkom wypłaty wykonywanie złożonego obrotu wokół centralnej osi podnoszenia wraz z własnym obrotem, uzyskując precyzyjną kontrolę długości nawinięcia i równowagę naprężenia.
Mechanizm optymalizacji naprężeń: wykorzystuje technologię kompensacji odwrotnego momentu obrotowego, aby aktywnie przeciwdziałać naprężeniom skrętnym podczas skręcania, minimalizując tendencję do sprężynowania drutu, aby zapewnić stabilność wymiarową i długoterminową niezawodność gotowego kabla.
Zintegrowany moduł procesowy: łączy procesy skręcania, owijania ekranującego (oplot foliowy) i taśmowania w jeden ciągły przepływ, eliminując wahania jakości spowodowane przejściami procesów i zapewniając ścisłą przyczepność i jednolitą gęstość warstwy ekranującej do rdzenia kabla.
Typowe obszary zastosowań
Kable do szybkiej transmisji danych: Produkują kable do transmisji danych zgodne ze standardami USB 3.1, Thunderbolt, QSFP i innymi standardami szybkich połączeń wzajemnych, zapewniając integralność sygnału i niski przesłuch.
Specjalistyczne kable do urządzeń medycznych: produkuje kable wielożyłowe do medycznego sprzętu diagnostycznego, spełniające wymagania biokompatybilności, gwarantując jednocześnie wysoką niezawodność w złożonych środowiskach medycznych.
Kable do zastosowań dynamicznych: Zaprojektowane specjalnie do systemów nośnych kabli i kabli łączących roboty, oferując doskonałą odporność na zmęczenie zginające i tolerancję na naprężenia mechaniczne.
Kable wysokoprądowe New Energy: produkuje kable wysokoprądowe do stacji ładowania pojazdów elektrycznych i systemów magazynowania energii, spełniające wymagania bezpieczeństwa elektrycznego i trwałości w środowiskach o wysokiej temperaturze.
Kable o specjalnej strukturze kompozytowej: Obsługują złożone struktury, takie jak duża liczba rdzeni, specjalnie ukształtowane przewodniki i ekranowanie kompozytowe (dwuwarstwowy oplot foliowy), zapewniając kontrolę procesu i spójność produktu.
Porównanie typów sprzętu
| Typ wyposażenia | Zasada działania | Odpowiednia konstrukcja kabla | Maksymalna liczba rdzeni | Prędkość skręcania | Charakterystyka aplikacji |

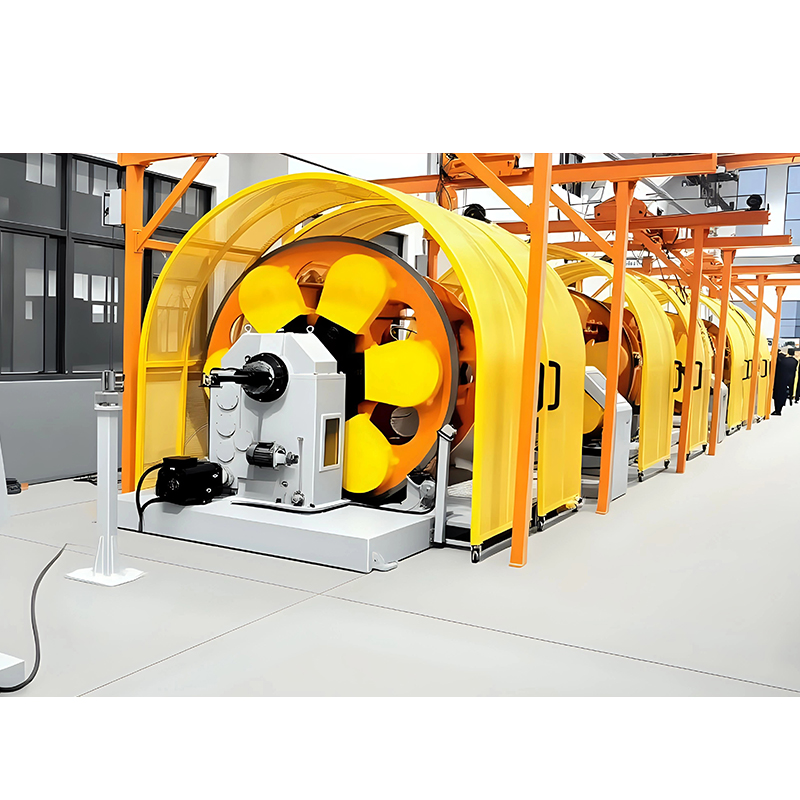

| Planetarny Strander Klatki | Napęd planetarny, obrót całkowity | Kable zasilające, Kable sterujące | 7-61 rdzeni | Średnio-wysoka prędkość | Solidna konstrukcja, odpowiednia do skrętów o dużych przekrojach |
| Strander rurowy | Rotacja rur, wypłaty stacjonarne | Kable komunikacyjne, Kable do transmisji danych | 1-30 rdzeni | Wysoka prędkość | Kompaktowe wymiary, łatwa zmiana miernika |
| Szybki Strander | Zasada pojedynczego skrętu, rotacja łuku | Przewody elektroniczne, przewody samochodowe | 1-7 rdzeni | Ultrawysoka prędkość | Wysoka wydajność produkcji, odpowiednia do cienkich drutów |
| Twister z parą skrętu wstecznego | Aktywny skręt wsteczny, śledzenie synchroniczne | Kable parowe o dużej prędkości, pary różnicowe | 2 rdzenie | Wysoka prędkość | Całkowite odwrócenie skrętu, doskonała wydajność transmisji sygnału |
Profesjonalny podręcznik konserwacji
Punkty rutynowej konserwacji:
-
Regularnie sprawdzaj poziom oleju w przekładni planetarnej i jego zanieczyszczenie; Zalecane badanie próbek co 500 godzin pracy.
-
Kalibrację systemu kontroli naprężenia należy przeprowadzać co miesiąc, upewniając się, że błąd napięcia w jednostkach wypłaty wynosi <±5%.
-
Cotygodniowe czyszczenie i kontrola zużycia kół pasowych i kół prowadzących, aby zapobiec zarysowaniu powierzchni drutu.
Zarządzanie cyklem życia kluczowych komponentów:
-
Zestaw przekładni planetarnej: Zalecany profesjonalny przegląd co 15 000 godzin pracy.
-
Łożyska wrzeciona: Sprawdzaj luz co 10 000 godzin; planowana wymiana po 24 000 godzinach.
-
Serwonapędy: kompleksowe testy wydajności i aktualizacja oprogramowania sprzętowego co 5 lat.
Precyzyjne środki retencji:
-
Kwartalna weryfikacja dokładności długości skoku skrętu za pomocą laserowych przyrządów pomiarowych.
-
Półroczna korekta wyważenia dynamicznego całej maszyny w celu zmniejszenia drgań podczas pracy z dużymi prędkościami.
-
Coroczny przegląd w celu sprawdzenia luzów montażowych i osiowania wszystkich ruchomych części.
Często zadawane pytania techniczne
P1: Jakie są główne różnice między maszyną do skręcania planetarnego a tradycyjnym sprzętem do skręcania?
O: Planetarna maszyna do splotu wykorzystuje architekturę ruchu planetarnego, w której każda jednostka wypłaty obraca się wokół osi centralnej, utrzymując jednocześnie swój własny obrót, osiągając precyzyjną kontrolę kąta splotu i równowagę naprężeń. Tradycyjny sprzęt zazwyczaj wykorzystuje metodę pojedynczego obrotu, co utrudnia całkowite wyeliminowanie wewnętrznego momentu obrotowego.
P2: Jak wybrać odpowiedni rodzaj sprzętu do splatania?
O: Przy wyborze należy wziąć pod uwagę złożoność struktury kabla, liczbę rdzeni, rozmiar przewodu, wymagania dotyczące szybkości produkcji i potrzeby w zakresie ekranowania. Maszyny do skręcania planetarnego są szczególnie odpowiednie do precyzyjnych, wielordzeniowych, złożonych kabli wymagających ekranowania kompozytowego, natomiast splotki rurowe lepiej nadają się do scenariuszy produkcji o średniej złożoności i dużej szybkości.
P3: Jak ocenia się zdolność produkcyjną sprzętu?
O: Rzeczywista pojemność zależy od czynników takich jak liczba rdzeni, długość skrętu i średnica drutu. Na przykład w przypadku maszyny do skręcania planetarnego Newtopp Precision NP-500 produkującej 7-żyłowy kabel 18AWG maksymalna prędkość może osiągnąć 60 m/min, przy teoretycznej 24-godzinnej wydajności wynoszącej około 86 400 metrów.
P4: Jakie są możliwości modernizacji i rozbudowy sprzętu?
O: Nowoczesne maszyny do skręcania planetarnego charakteryzują się modułową konstrukcją, umożliwiającą rozbudowę funkcjonalną poprzez dodanie jednostek wypłat, integrację wbudowanych modułów inspekcyjnych lub modernizację systemów sterowania. Sprzęt Newtopp Precision umożliwia modernizację konfiguracji podstawowych do w pełni zautomatyzowanych inteligentnych linii produkcyjnych.
