Sposób użycia: Nadaje się do skręcania zwrotnego i gołego skrętu żył izolacyjnych kabli do transmisji danych, takich jak Cat-5, Cat-5e, Cat-6 i HDMI 2.1 itp.
Funkcja: Skręć w tył przed skrętem pary i zmniejsz uszkodzenie drutu podczas procesu skręcania. Maszyny do skręcania wstecznego i skręcania par współpracowały ze sobą.
Główne części: Φ500 Aktywna maszyna do skręcania wstecznego i maszyna do skręcania par Φ500

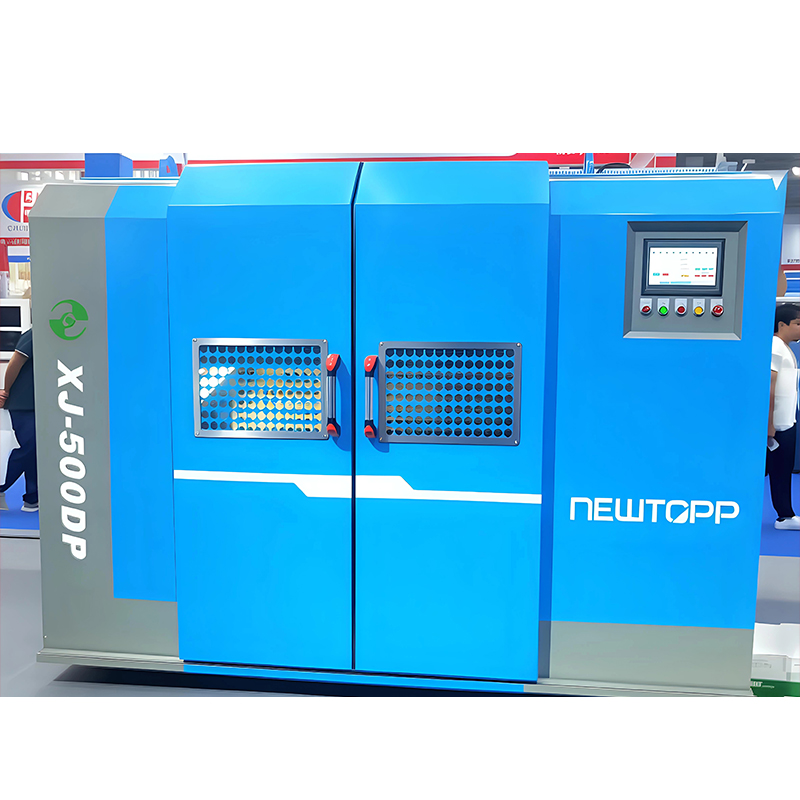

The Maszyna do skręcania parą typu poziomego/pionowego to kluczowy element wyposażenia w produkcji wysokiej klasy kabli do transmisji danych. Został specjalnie zaprojektowany do skrętu zwrotnego i skrętu bezskrętnego izolowanych przewodów rdzeniowych stosowanych w precyzyjnych kablach do transmisji danych, takich jak Cat-5, Cat-5e, Cat-6 i HDMI 2.1. Istotą tej maszyny jest synergiczny tryb pracy „najpierw skręcanie wstecz, a następnie skręcanie parami”, który skutecznie zmniejsza naprężenia drutu i uszkodzenia podczas procesu skręcania. Zapewnia to stabilność i spójność parametrów elektrycznych par przewodów, tworząc podstawę do produkcji wysokowydajnych kabli do transmisji danych o niskim opóźnieniu.
Jako kluczowy element asortymentu sprzętu kablowego firmy Jiangsu Newtopp Precision Machinery Co., Ltd., ta maszyna do skrętu skrętnego typu back-twist łączy w sobie ponad dziesięcioletnie doświadczenie badawczo-rozwojowe w dziedzinie produkcji maszyn o wysokiej precyzji, odzwierciedlając nasze konsekwentne dążenie do filozofii inżynierskiej obejmującej „precyzję, wydajność i niezawodność”.
Dogłębna analiza zasad technicznych

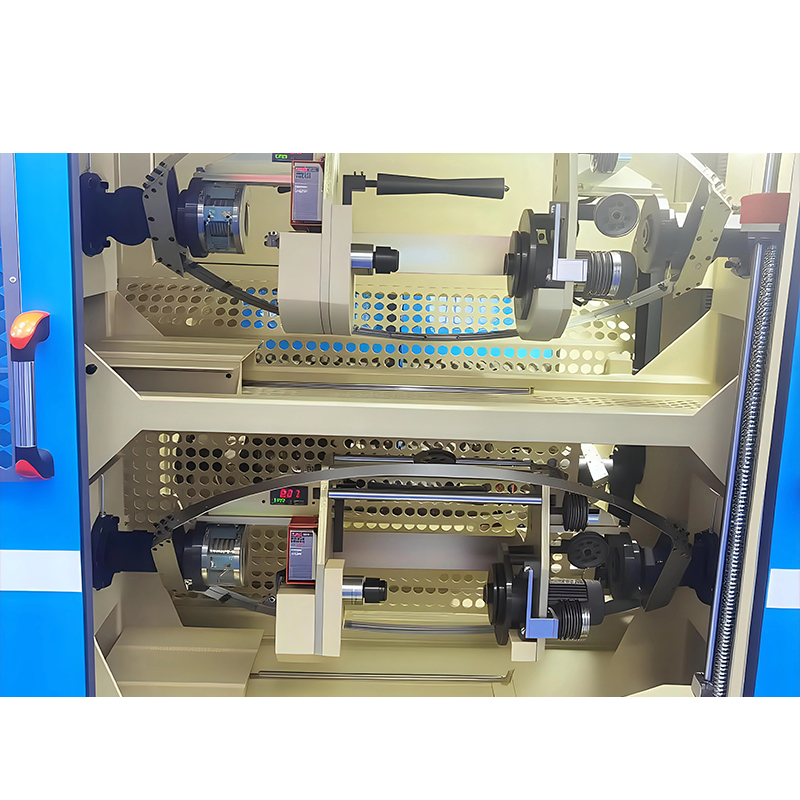

Sprzęt działa poprzez skoordynowaną pracę aktywnej maszyny splatającej ze skrętem wstecznym Φ500 i maszyny skręcającej pary Φ500. Jego podstawową zasadą jest to, że aktywna jednostka splatania skrętu wstecznego neutralizuje w czasie rzeczywistym naturalne skręcenie drutu rdzeniowego powstające podczas obrotu odwijania, wprowadzając drut rdzeniowy w stan „zerowego skręcenia” lub minimalnego naprężenia szczątkowego, zanim wejdzie on do jednostki splatającej. Następnie maszyna do skręcania par skręca dwa przewody rdzeniowe w parę z precyzyjną kontrolą skoku.
Proces ten minimalizuje problemy, takie jak mikrouszkodzenia warstwy izolacyjnej i zmiany współczynnika wydłużenia przewodu spowodowane akumulacją momentu obrotowego w tradycyjnym splocie parowym, znacznie poprawiając kluczowe parametry wydajności elektrycznej pary przewodów, w tym straty odbiciowe i przesłuchy bliskiego końca (NEXT).
Typowe przypadki zastosowań
| Typ kabla | Opis aplikacji | Wymagania dotyczące wydajności maszyny do skręcania skrętką wsteczną |
|---|---|---|
| Kat-6/6A | Gigabitowy/10-gigabitowy Ethernet | Wymaga wyjątkowo wysokiej precyzji i spójności splotu, aby zagwarantować wydajność transmisji przy częstotliwościach 250 MHz i wyższych. Proces skręcania wstecznego redukuje defekty, zapewniając zgodność kanału. |
| HDMI 2.1 | Transmisja audio-wideo o ultrawysokiej rozdzielczości | Obsługuje duże prędkości do 48 Gb/s, co wymaga rygorystycznej symetrii par i integralności sygnału. Sprzęt zapewnia równomierne splatanie par i niskie uszkodzenia. |
| Specjalistyczne kable do transmisji danych o dużej szybkości | Centrum danych, połączenia wewnętrzne serwera | Często muszą spełniać bardziej rygorystyczne wymagania dotyczące impedancji i tłumienia. Stabilność maszyny i wysoka precyzja gwarantują seryjną produkcję kwalifikowanych produktów. |
Wykorzystując potencjał badawczo-rozwojowy krajowego przedsiębiorstwa high-tech, Newtopp Precision projektuje maszynę do skręcania skrętką wsteczną, aby w pełni spełniać rygorystyczne wymagania wyżej wymienionych zaawansowanych zastosowań w podstawowej produkcji drutu.
Konserwacja i wsparcie techniczne
Aby zapewnić, że maszyna do skręcania skrętką wsteczną typu poziomego/pionowego zachowa optymalną dokładność i stabilność w dłuższej perspektywie, firma Newtopp zaleca przestrzeganie następujących wskazówek dotyczących konserwacji:
Codzienna kontrola: Sprawdź ciśnienie elementów pneumatycznych, reakcję układu napinającego, wzrost temperatury łożyska głównego i wszelkie nietypowe wibracje.
Regularna konserwacja: Uzupełnij określony smar do elementów obrotowych (np. łożysk skrętnych wstecznych, łożysk skrętnych) zgodnie z harmonogramem, wyczyść czujniki fotoelektryczne oraz sprawdź i dokręć wszystkie połączenia elektryczne.
Kalibracja dokładności: okresowo kalibruj kąt skrętu do tyłu i skok skrętu za pomocą profesjonalnych przyrządów. Usługę tę mogą świadczyć profesjonalni inżynierowie Newtopp.
Newtopp Precision zapewnia jakość każdej dostarczanej maszyny poprzez swój System Zarządzania Jakością ISO9001. Wspierani przez kompleksowy system usług obejmujący badania i rozwój, produkcję i sprzedaż, zapewniamy klientom kompleksowe wsparcie, począwszy od instalacji i uruchomienia, szkolenia operatorów, aż po pomoc techniczną przez całe życie.
Często zadawane pytania (FAQ)
P: Dlaczego przy produkcji par kabli do transmisji danych niezbędny jest etap „skrętu wstecznego”?
O: Skręcanie wsteczne ma na celu wyeliminowanie naprężeń obrotowych nagromadzonych w izolowanym przewodzie rdzeniowym podczas procesu splatania. Bez skręcania wstecznego bezpośrednie splatanie par spowodowałoby, że naprężenia te doprowadziłyby do mikrodeformacji wewnętrznej struktury drutu, poważnie wpływając na stabilność charakterystycznych wskaźników impedancji i przesłuchów podczas transmisji sygnału o wysokiej częstotliwości. Utrudnia to kabelowi przejście testów o wysokich standardach, takich jak Cat-6/HDMI 2.1.
P: Jakie są szczególne zalety maszyny do skręcania par typu Back-Twist firmy Newtopp w porównaniu do zwykłych bliźniaków par?
O: Podstawową zaletą jest zintegrowana synergia „aktywnego skrętu wstecznego” i „precyzyjnego splatania par”. Zwykłym bliźniakom parowym brakuje skręcenia wstecznego lub mają jedynie prostą kompensację nadmiernego skręcenia, co może łatwo spowodować uszkodzenie drutu. Nasz sprzęt zapewnia aktywne skręcanie wsteczne poprzez precyzyjny system kontroli, chroniący drut przed źródłem. Jednocześnie jednostka splatająca dzięki swojej konstrukcji o dużej sztywności i zaawansowanym napędom zapewnia wyjątkowo równomierną i stałą długość zwoju. To bezpośrednio zwiększa wydajność elektryczną produktu przy pierwszym przejściu i ogólną wydajność produkcji.
P: Jakie są główne czynniki, które należy wziąć pod uwagę przy wyborze pomiędzy typem poziomym i pionowym?
O: Najważniejszą kwestią jest układ przestrzenny warsztatu (podłużna lub wysoka przestrzeń). Po drugie, weź pod uwagę nawyki operacyjne i konserwacyjne. Wersja pozioma ułatwia obsługę i nadaje się do większości tradycyjnych warsztatów. Typ pionowy oszczędza miejsce i jest idealny do nowoczesnych linii produkcyjnych o wysokiej automatyzacji i kompaktowych układach. Inżynierowie sprzedaży Newtopp mogą zapewnić optymalne zalecenia dotyczące wyboru w oparciu o konkretny plan piętra.
P: Czy sprzęt umożliwia produkcję drutów rdzeniowych o różnych specyfikacjach (np. średnicy, długości skrętu)?
O: Tak. Maszyna do skręcania par typu Back-Twist firmy Newtopp została zaprojektowana z myślą o dużej wszechstronności. Można szybko przełączać produkcję pomiędzy różnymi specyfikacjami par przewodów, zmieniając szpulę zwijającą, regulując napinacz i modyfikując parametry splotu (takie jak prędkość, skok itp.) na ekranie dotykowym. Zapewniamy szczegółowe instrukcje obsługi i wskazówki dotyczące ustawiania parametrów.
P: W jaki sposób Newtopp, jako producent sprzętu, zapewnia długoterminową stabilną pracę maszyny?
O: Po pierwsze, podstawowe komponenty, takie jak wrzeciono główne, łożyska i systemy serwo, pochodzą od marek o międzynarodowej renomie. Po drugie, posiadamy niezależne centrum badawczo-rozwojowe i centrum wykańczające, pozwalające na precyzyjną obróbkę kluczowych elementów konstrukcyjnych we własnym zakresie w celu zapewnienia jakości fundamentów. Wreszcie zapewniamy kompleksowe wsparcie posprzedażowe, obejmujące zdalną diagnostykę, dostawę części zamiennych i regularne działania następcze, zapewniając ciągłość i wydajność linii produkcyjnych naszych klientów. Nasz System Zarządzania Środowiskiem ISO14001 zobowiązuje nas również do stosowania odpowiedzialności środowiskowej w produkcji i serwisowaniu sprzętu.
