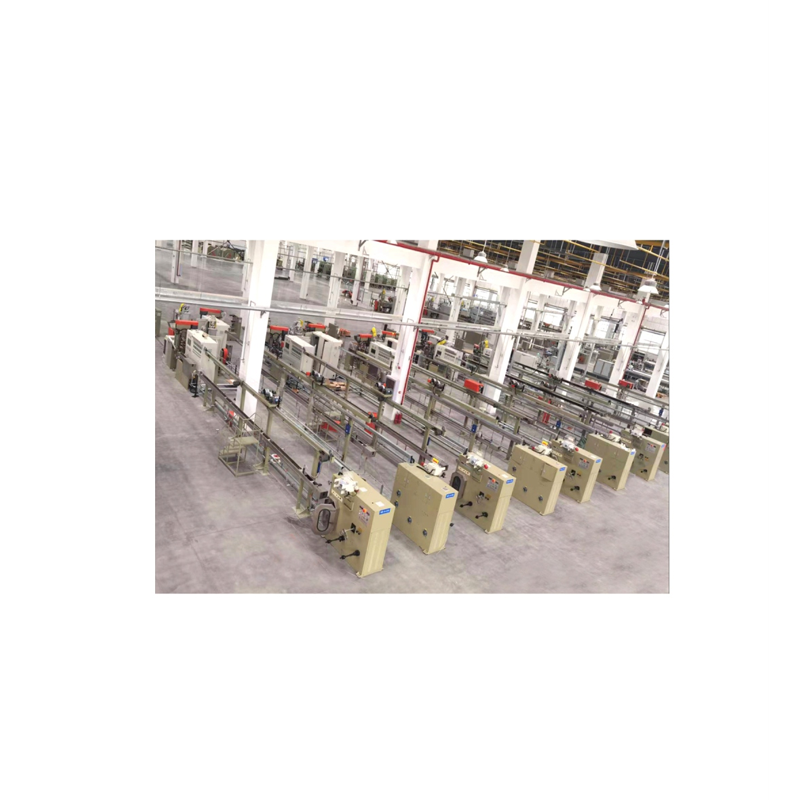

Linia do wytłaczania izolacji drutu rdzeniowego to podstawowa seria urządzeń opracowana przez Jiangsu Newtopp Precision Machinery Co., Ltd. do przetwarzania izolacji przewodów kablowych, zaprojektowana w celu realizacji precyzyjnego i wydajnego wytłaczania izolacji jednowarstwowej lub jednowarstwowej. Jako krajowe przedsiębiorstwo high-tech specjalizujące się w badaniach i rozwoju oraz produkcji wysokiej klasy sprzętu kablowego, Newtopp wykorzystał ponad dziesięcioletnie doświadczenie techniczne w linii do wytłaczania izolacji drutu rdzeniowego, zapewniając jej zgodność z normami systemu zarządzania jakością ISO9001. Ta seria sprzętu stała się kluczowym wyborem dla producentów kabli samochodowych, nowych kabli energetycznych, kabli do transmisji danych i innych dziedzin ze względu na stabilną wydajność i zwartą konstrukcję, a linia do wytłaczania izolacji drutu rdzeniowego wyróżnia się również na rynku światowym swoimi podstawowymi zaletami, takimi jak wysoka wydajność, wysoka precyzja i oszczędność miejsca.
1. Zasada działania linii do wytłaczania izolacji drutu rdzeniowego
Linia do wytłaczania izolacji drutu rdzeniowego działa w oparciu o zasadę „stapienia-wytłaczania-formowania-chłodzenia-nawijania”, a firma Newtopp zoptymalizowała każde ogniwo, stosując profesjonalną technologię:
- Zasilanie przewodnika: Żyła kabla jest stabilnie poprowadzona przez urządzenie zwijające, a opracowany niezależnie przez firmę Newtopp system kontroli naprężenia zapewnia, że żyła pozostaje prosta i pozbawiona naprężeń podczas pracy, co stanowi podstawę koncentryczności izolacji.
- Topienie i transportowanie materiału: Ślimak wytłaczarki, zaprojektowany i zoptymalizowany przez zespół badawczo-rozwojowy Newtopp, wykorzystuje materiały o wysokiej odporności na zużycie i specjalną strukturę gwintu. Skutecznie transportuje, topi i uplastycznia materiały izolacyjne (takie jak PE, PVC, Teflon), unikając przywierania materiału i łuszczenia się chromu śrub.
- Precyzyjne wytłaczanie: Stopiony materiał izolacyjny jest wytłaczany na powierzchnię przewodnika za pomocą precyzyjnej matrycy. System kontroli mocy SCR i importowana tabela kontroli temperatury przyjęta przez sprzęt zapewniają dokładność kontroli temperatury ± 1 ℃, zapewniając równomierne topienie materiału i stabilne ciśnienie wytłaczania.
- Kształtowanie i nawijanie: Po wytłoczeniu izolowany przewodnik jest schładzany w zbiorniku wody w celu zestalenia warstwy izolacyjnej, następnie inteligentny system wykrywania średnicy drutu (z automatycznym sprzężeniem zwrotnym i funkcją regulacji) monitoruje średnicę zewnętrzną w czasie rzeczywistym, a na koniec zintegrowane urządzenie odbierające kończy uzwojenie.
Linia do wytłaczania izolacji rdzeniowej firmy Newtopp łączy w sobie podstawowe technologie niezależnego centrum badawczo-rozwojowego, takie jak inteligentny system sterowania i zintegrowany projekt konstrukcyjny, co nie tylko upraszcza proces operacyjny, ale także poprawia stałą jakość produktu.
2. Przypadki zastosowania
Wykorzystując swoje bogate doświadczenie w obsłudze wielu wysokiej klasy pól kablowych, linia do wytłaczania izolacji rdzeniowej drutu rdzeniowego firmy Newtopp znalazła szerokie zastosowanie w następujących typowych scenariuszach:
| Pole aplikacji | Typ kabla | Zapotrzebowanie klientów | Przewaga wydajności sprzętu |
| Przemysł motoryzacyjny | Przewody wiązki przewodów samochodowych | Wysoka koncentryczność izolacji (≥93%), stabilna praca w wysokiej temperaturze | Tolerancja średnicy zewnętrznej ± 0,005 mm, dokładność kontroli temperatury ± 1 ℃, spełnia wymagania niezawodności elektroniki samochodowej |
| Nowy przemysł energetyczny | Rdzenie kabli do ładowania pojazdów elektrycznych | Wysoka wydajność, szybka zmiana koloru, zgodność z ochroną środowiska | Zoptymalizowana konstrukcja ślimaka poprawia wydajność produkcji o 30% w porównaniu z tradycyjnym sprzętem; Funkcja szybkiej zmiany koloru zmniejsza straty materiału |
| Przemysł transmisji danych | Przewody kabla danych Cat5e/Cat6 | Izolacja paskowa (do identyfikacji sygnału), wysoka dokładność wymiarowa | Obsługuje wytłaczanie jednowarstwowych pasków; inteligentna kontrola średnicy zapewnia stałą wydajność transmisji sygnału |
| Przemysł kontroli przemysłowej | Rdzenie kabli robotycznych | Odporna na zużycie warstwa izolacyjna, kompaktowy układ wyposażenia | Śruba o niespójnej konstrukcji żelowej zapewnia czystość materiału izolacyjnego; zintegrowana konstrukcja pozwala zaoszczędzić 5M przestrzeni fabrycznej |
Przypadki te w pełni weryfikują możliwość adaptacji linii do wytłaczania izolacji drutu rdzeniowego do różnych scenariuszy zastosowań, a współpraca Newtopp z długoterminowymi partnerami (w tym dużymi przedsiębiorstwami z branży kablowej) również potwierdza uznanie sprzętu na rynku.
3. Porównanie wydajności produktu (Newtopp i sprzęt tradycyjny)
Aby pomóc klientom w intuicyjnym zrozumieniu zalet linii do wytłaczania izolacji drutu rdzeniowego, w oparciu o rzeczywiste dane testowe firmy Newtopp i opinie klientów dokonano następującego porównania z tradycyjnym sprzętem do wytłaczania izolacji:
| Wskaźnik wydajności | Linia do wytłaczania izolacji z drutu rdzeniowego Newtopp | Tradycyjny sprzęt do wytłaczania izolacji | Przewaga Newtoppa |
| Koncentryczność izolacji | ≥93% | 85%-90% | Wyższa koncentryczność zmniejsza tłumienie sygnału, odpowiednia dla kabli o wysokiej precyzji |
| Tolerancja OD | ±0,005 mm | ± 0,01-0,02 mm | Bardziej precyzyjna kontrola wymiarowa, spełnia najwyższe standardy jakości kabli |
| Precyzja kontroli temperatury | ±1 ℃ | ± 3-5 ℃ | Stabilna temperatura topnienia zapewnia jednolitą grubość izolacji |
| Całkowita długość wyposażenia | Zmniejszone o ≥5M w porównaniu z tradycyjnymi modelami | Dłuższy (zintegrowany z oddzielnymi urządzeniami pomocniczymi) | Kompaktowy układ, oszczędza miejsce w fabryce, zmniejsza koszty instalacji |
| Prędkość drutu i moc wyjściowa | Wysoka prędkość podawania drutu, o 30% większa wydajność | Ogólna prędkość podawania drutu, ograniczona wydajność | Poprawia efektywność produkcji, skraca cykl dostaw |
| Efektywność zmiany koloru | Szybka zmiana koloru, niskie straty materiału | Długi czas zmiany koloru, duże straty | Redukuje przestoje w produkcji i koszty materiałów |
| Trudność operacji | Inteligentne sterowanie za pomocą ekranu dotykowego, automatyczna regulacja średnicy | Obsługa ręczna, złożone ustawienie parametrów | Obniża wymagania dotyczące umiejętności operatorów, zmniejsza ryzyko błędu ludzkiego |
Uwaga: Dane w tabeli pochodzą z wyników testów laboratoryjnych firmy Newtopp i raportów o wykrywaniu innych firm, a obiektem porównania jest tradycyjny sprzęt głównego nurtu na rynku (produkty inne niż z niższej półki).
4. Przewodnik konserwacji
Aby zapewnić długoterminową stabilną pracę linii do wytłaczania izolacji drutu rdzeniowego, Newtopp zapewnia profesjonalne sugestie dotyczące konserwacji w oparciu o wymagania systemu zarządzania środowiskowego ISO14001 i charakterystykę konstrukcyjną sprzętu:
4.1 Codzienna konserwacja (przed/po eksploatacji)
- Sprawdź czujnik temperatury, manometr i inne elementy pod kątem normalnego działania; upewnić się, że układ sterowania mocą SCR nie ulega nadmiernemu nagrzewaniu (w sprzęcie Newtopp zastosowano wysokiej jakości importowane czujniki o dłuższej żywotności).
- Sprawdź śrubę i cylinder pod kątem pozostałości materiału; oczyścić je na czas, aby uniknąć zbrylania się materiału wpływającego na jakość wytłaczania (niespoista konstrukcja żelowa ślimaka zmniejsza częstotliwość czyszczenia).
- Sprawdź szczelność urządzenia odbierającego i koła prowadzącego; wyregulować napięcie, aby zapobiec uszkodzeniu przewodu podczas pracy.
4.2 Regularna konserwacja (co 3 miesiące/6 miesięcy)
| Cykl konserwacji | Elementy konserwacji | Wymagania operacyjne | Wsparcie Newtoppa |
| 3 miesiące | Wymień olej smarujący w układzie napędowym śruby | Aby zapewnić płynną pracę, należy stosować olej smarowy z certyfikatem ISO | Podaj zalecenia dotyczące rodzaju oleju i wskazówki wideo dotyczące konserwacji |
| 3 miesiące | Skalibrować stół kontroli temperatury i detektor średnicy | Kalibrację zgodnie ze standardowymi parametrami dostarczonymi przez firmę Newtopp | Oferuj wsparcie techniczne online w zakresie kalibracji |
| 6 miesięcy | Sprawdź matrycę pod kątem zużycia; wypolerować lub wymienić w razie potrzeby | Matryca wykonana jest ze stopu o dużej twardości, który po wypolerowaniu może być ponownie użyty | Zapewnij narzędzia do konserwacji matryc i usługę dostawy części zamiennych |
| 6 miesięcy | Sprawdź zintegrowaną konstrukcję ramy pod kątem luzów | Dokręcić śruby zgodnie z wymaganym momentem obrotowym | W ramie urządzenia zastosowano technologię spawania z centrum wykańczającego Newtopp, zapewniającą wysoką stabilność konstrukcyjną |
4.3 Wskazówki dotyczące postępowania w przypadku usterek
- Nieprawidłowa kontrola temperatury: Sprawdź, czy czujnik temperatury nie jest poluzowany; jeśli problem będzie się powtarzał, skontaktuj się z zespołem technicznym Newtopp.
- Niewystarczająca koncentryczność: Sprawdź ustawienie matrycy; zapoznaj się z instrukcją obsługi urządzenia lub skonsultuj się z inżynierami ds. badań i rozwoju firmy Newtopp w celu uzyskania informacji na temat metod regulacji.
- Blokada ślimaka: Natychmiast przerwij podawanie, podgrzej beczkę, aby stopić pozostały materiał i wyczyść ją.
5. Często zadawane pytania (FAQ)
P1: Jakie typy przewodów są odpowiednie dla linii do wytłaczania izolacji drutu rdzeniowego?
Odp.: Sprzęt jest kompatybilny z przewodnikami miedzianymi, przewodnikami aluminiowymi i przewodnikami aluminiowymi pokrytymi miedzią o średnicy 0,1 mm–2,0 mm, które mogą zaspokoić potrzeby przetwarzania izolacji kabli samochodowych, nowych kabli energetycznych, kabli do transmisji danych i innych produktów. Newtopp może również dostarczyć niestandardowe rozwiązania matryc zgodnie ze specyfikacjami przewodów specyficznymi dla klienta, w oparciu o swoje bogate doświadczenie w dostosowywaniu sprzętu kablowego.
P2: Czy sprzęt obsługuje wytłaczanie izolacji w paski? Jak przełączać się między trybem jednowarstwowym i pasiastym?
Odp.: Tak, linia do wytłaczania izolacji drutu rdzeniowego obsługuje zarówno wytłaczanie izolacji jednowarstwowej, jak i jednowarstwowej. Przełączanie między trybami wymaga jedynie wymiany odpowiedniej matrycy i dostosowania parametrów podawania materiału poprzez dedykowany ekran dotykowy. Konstrukcja urządzenia umożliwiająca szybką zmianę koloru zapewnia kontrolę czasu przełączania trybów w ciągu 30 minut, redukując przestoje produkcyjne. Ten funkcjonalny projekt wywodzi się z dogłębnych badań firmy Newtopp nad potrzebami produkcyjnymi kabli wielorodzajowych.
P3: Ile miejsca może zaoszczędzić zintegrowana konstrukcja w porównaniu z tradycyjnym sprzętem?
Odp.: Tradycyjny system wytłaczania izolacji drutu rdzeniowego wymaga oddzielnego rozmieszczenia akumulatora, kabestanu, odbiornika, licznika metrów i innych urządzeń pomocniczych, o całkowitej długości około 12-15M. Linia do wytłaczania izolacji rdzeniowej firmy Newtopp integruje wszystkie funkcje pomocnicze w jedną konstrukcję, redukując całkowitą długość o ponad 5 M (rzeczywista długość wynosi 7–10 M), co znacznie oszczędza poziomą przestrzeń montażową w fabryce. Ta optymalizacja konstrukcyjna jest jednym z głównych osiągnięć technologicznych centrum badawczo-rozwojowego Newtopp w zakresie sprzętu oszczędzającego miejsce.
P4: Jaka jest żywotność śruby w linii do wytłaczania? Jak zapewnić jego trwałość?
Odp.: Śruba linii do wytłaczania izolacji drutu rdzeniowego jest wykonana ze stali stopowej o wysokiej odporności na zużycie i poddawana specjalnemu procesowi obróbki cieplnej, którego żywotność przekracza 30 000 godzin pracy przy normalnym użytkowaniu. Newtopp zapewnia trwałość wkrętów poprzez rygorystyczny dobór surowców i precyzyjną obróbkę w centrum wykańczającym. Jednocześnie zapewniamy regularne kontrole śrub i wskazówki dotyczące konserwacji, aby pomóc klientom przedłużyć ich żywotność.
