Co to jest planetarna maszyna do skręcania?

A maszyna do skręcania planet to wysoce wyspecjalizowany sprzęt do produkcji drutu i kabli, który skręca razem wiele żył drutu wokół centralnego rdzenia lub osi, zachowując absolutną prostotę i napięcie każdej pojedynczej żyły poprzez unikalny ruch planetarny. W odróżnieniu od tradycyjnych wiązarek klatkowych lub sztywnych, a maszyna do skręcania planet zapewnia, że każda szpula drutu obraca się wokół własnej osi, krążąc wokół centralnego wału maszyny, całkowicie eliminując wszelkie niepożądane skręcenia lub skręcenia w tył poszczególnych włókien. Według danych branżowych Międzynarodowego Stowarzyszenia Drutów i Maszyn (IWMA) technologia splotów planetarnych stała się niezbędna w produkcji kabli elektroenergetycznych wysokiego napięcia, kabli podmorskich i skomplikowanych linii transmisji danych, gdzie precyzja długości skrętu i integralność mechaniczna skrętki mają ogromne znaczenie dla końcowych parametrów elektrycznych i bezpieczeństwa operacyjnego.

Co to jest maszyna do splotu planetarnego i jak działa?

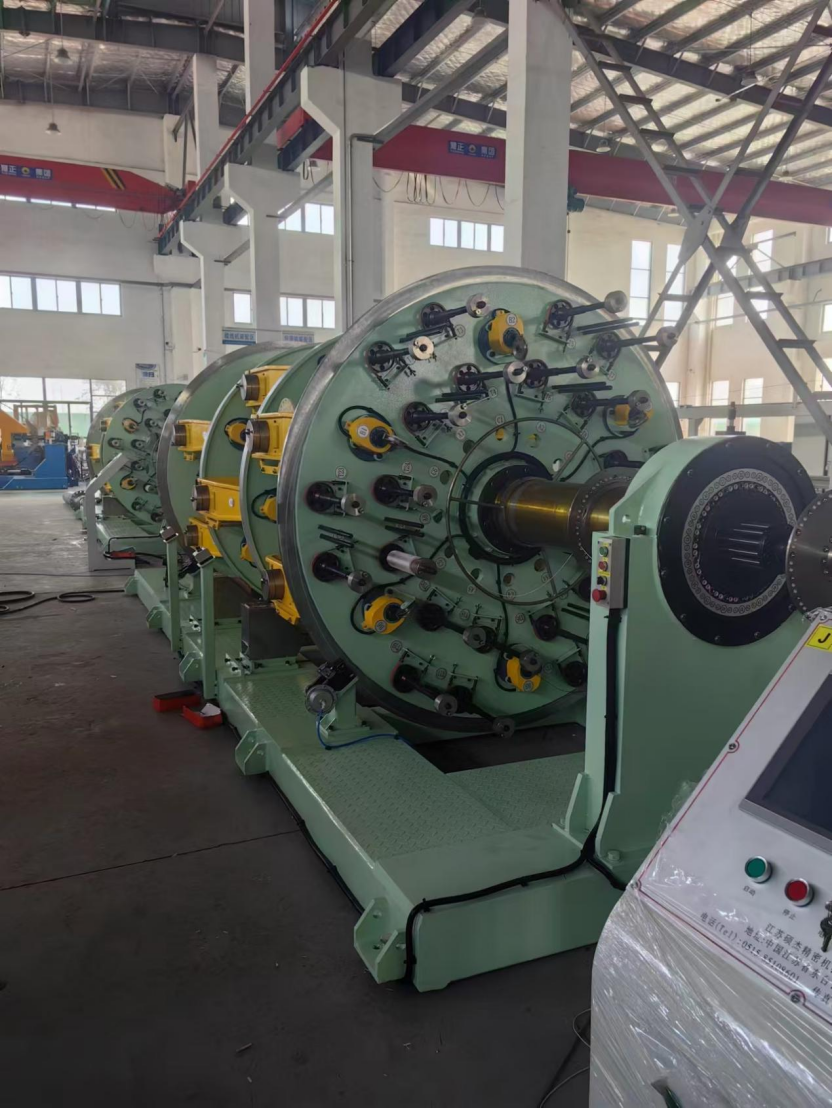

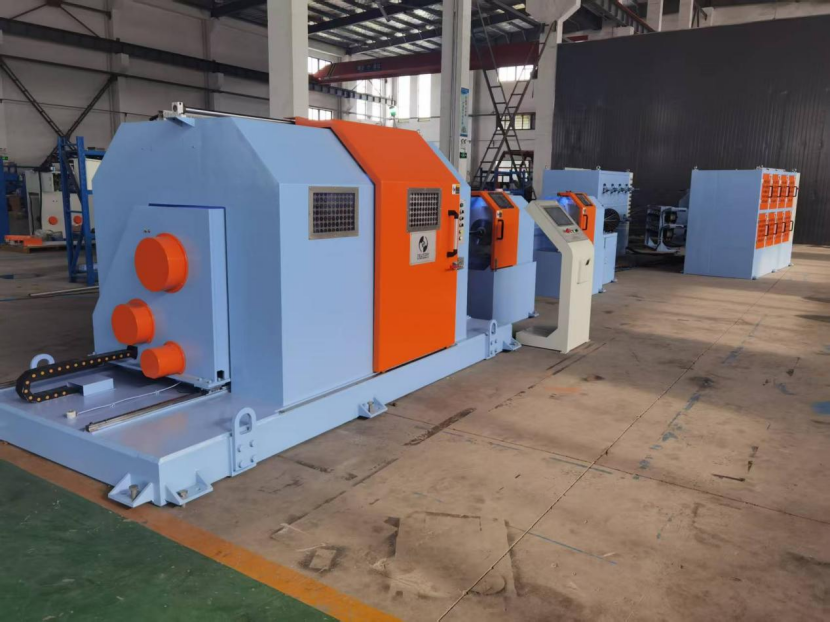

Skrętka planetarna to wieloszpulowy system obrotowy, w którym każda szpulka jest zamontowana na własnej, indywidualnie napędzanej obrotowej kołysce w większej obrotowej ramie głównej, umożliwiając skręcenie poszczególnych drutów razem bez naprężeń skrętnych lub niekontrolowanego odkształcenia. Podstawową zasadą A maszyna do skręcania planet można porównać do ruchu Ziemi wokół Słońca: tak jak Ziemia obraca się wokół własnej osi, krążąc wokół Słońca, tak każda cewka drutu w maszynie obraca się wokół własnego środka, aby spiąć drut, a jednocześnie jest przenoszona po okręgu wokół centralnego punktu zbierania skręconego przewodnika. Ten mechanizm podwójnego obrotu ma kluczowe znaczenie, ponieważ neutralizuje skręcanie wsteczne, które w przeciwnym razie gromadziłoby się w każdym drucie, gdyby został on ściągnięty ze nieruchomej szpulki podczas owinięcia spiralą wokół rdzenia. W standardowym układzie płyta układająca o średnicy 1/2 cala (12,7 mm) z 18 szpulami może przetworzyć do 37 pojedynczych splotów drutu w jednym przejściu, przy prędkości obrotowej wirnika głównego sięgającej do 100 do 300 obrotów na minutę w zależności od rozmiaru maszyny i średnicy drutu. Cała operacja jest kontrolowana przez zsynchronizowane serwomotory i programowalne sterowniki logiczne (PLC), które zapewniają, że długość skrętu – odległość osiowa wymagana do jednego pełnego obrotu pasma wokół rdzenia – jest utrzymywana w tolerancji mniejszej niż ±1% . Organizacja Wire Association International podaje, że taki poziom precyzji jest niezbędny w przypadku wielowarstwowych koncentrycznych splotów stosowanych w kablach elektroenergetycznych średniego i wysokiego napięcia, gdzie nawet drobne niezgodności w długości skrętu mogą powodować lokalne punkty naprężeń elektrycznych, które prowadzą do wyładowań niezupełnych i przedwczesnego uszkodzenia izolacji.

Krytyczne zalety splotów planetarnych w porównaniu z metodami konwencjonalnymi

Definiującą zaletą planetarnej maszyny skręcającej jest jej zdolność do wytwarzania całkowicie pozbawionego skrętu przewodu linkowego, który zachowuje właściwości wydłużenia i wytrzymałość na zerwanie poszczególnych drutów, jednocześnie zapewniając doskonałą jednorodność geometryczną. W konwencjonalnej skrętce ze sztywnym koszykiem lub spirali rurowej szpule są zamocowane w obrotowej ramie, a drut jest przeciągany przez kołnierz, wprowadzając skręt o 360 stopni do każdego drutu przy każdym pełnym obrocie koszyka wokół rdzenia. To skręcenie trwale odkształca drut, zmniejszając jego wytrzymałość na rozciąganie i czyniąc go podatnym na uwięzienie ptaków – stan, w którym zewnętrzne żyły gotowego kabla oddzielają się od rdzenia pod wpływem zginania lub rozciągania. Natomiast ruch planetarny a maszyna do skręcania planet eliminuje skręcanie, dzięki czemu żyła leży idealnie prosto w strukturze kabla. Dzięki temu przewód linkowy może osiągnąć współczynnik wypełnienia – stosunek całkowitego pola przekroju poprzecznego drutów do pola przekroju poprzecznego przewodu – aż do 93% do 95% , co maksymalizuje przewodność elektryczną dla danej średnicy. W przypadku przewodów miedzianych lub aluminiowych w transmisji mocy ta poprawa gęstości przekłada się bezpośrednio na zmniejszoną rezystancję linii i mniejsze straty I²R. Dodatkowo gładka, zwarta powierzchnia przewodnika o splocie planetarnym minimalizuje szczeliny powietrzne i występy, które mogą powodować wyładowania koronowe w kablach wysokiego napięcia pracujących powyżej 110 kV. Ograniczając potrzebę intensywnego oklejania i przesiewania, producenci mogą zaoszczędzić znaczne koszty materiałów w przypadku dużych serii produkcyjnych.

Gdzie w nowoczesnym przemyśle stosuje się maszyny do skręcania planetarnego?

Skrętarki planetarne są stosowane przede wszystkim w produkcji wysokowydajnych przewodników, gdzie wymagania mechaniczne i elektryczne są tak rygorystyczne, że nawet niewielkie odkształcenie drutu lub nieregularność długości skrętu są niedopuszczalne. Kluczowe obszary zastosowań są następujące:

• Kable elektroenergetyczne wysokiego i bardzo wysokiego napięcia: Pozbawione skrętu, doskonale zagęszczone przewodniki produkowane przez firmę A maszyna do skręcania planet są niezbędne dla kabli w izolacji XLPE o napięciu od 66 kV do 500 kV. Według broszury technicznej CIGRE 720 gładka powierzchnia zewnętrzna przewodu segmentowego ze skrętką planetarną (przewodu Milliken) minimalizuje ryzyko tworzenia się drzew elektrycznych na styku przewodnik-izolacja, które jest główną przyczyną długotrwałych uszkodzeń kabli w podziemnych sieciach przesyłowych.
• Kable podwodne i podmorskie: Kable te są poddawane ciągłemu dynamicznemu zginaniu i rozciąganiu podczas układania. Wysoka wytrzymałość na rozciąganie i elastyczność zachowana przez odporne na skręcanie druty miedziane lub aluminiowe mają kluczowe znaczenie dla zapobiegania uszkodzeniom przewodów. Jak zauważają analitycy branżowi z Grupy CRU, pojedyncza awaria kabla podmorskiego może skutkować kosztami naprawy przekraczającymi kilka milionów dolarów.
• Specjalistyczne kable sterujące i do transmisji danych: W ramionach robotycznych, okablowaniu lotniczym i wysokiej klasy kablach audio wszelkie szumy mikrofonowe lub odbicia sygnału spowodowane nieregularną geometrią przewodnika są niedopuszczalne. Wyjątkowa koncentryczność i gładkość powierzchni zapewniana przez a maszyna do skręcania planet zapewniają stabilną charakterystykę elektryczną wymaganą dla stałej impedancji i integralności sygnału.
• Produkcja lin stalowych i lin stalowych: W przypadku linek wzmacniających opony i lin podnoszących o dużej wytrzymałości poszczególne włókna stalowe muszą być skręcone bez szczątkowych naprężeń skrętnych, aby zapobiec rozwijaniu się podczas cięcia. Splotki planetarne służą do produkcji lin wielosplotkowych o bardzo precyzyjnych długościach skrętu i zerowym rotacji pod obciążeniem.

Porównanie splotów planetarnych ze sztywnymi splotkami klatkowymi i rurowymi

Kiedy producenci kabli oceniają sprzęt do skręcania kabli dla nowej linii produkcyjnej, wybór pomiędzy skrętką planetarną, skrętką ze sztywną klatką i skrętką rurową wiąże się z kompromisem pomiędzy jakością produktu, szybkością produkcji i inwestycją kapitałową. Poniższa tabela przedstawia bezpośrednie porównanie kluczowych parametrów wydajności i zastosowań, które różnicują te trzy typy maszyn.

Jak pokazano w tabeli, maszyna do skręcania planet nie jest najszybszy i najtańszy, ale dostarcza przewodnik najwyższej jakości. W przypadku kabla, który będzie instalowany pod ziemią lub pod wodą przez 40 lat i nie można go wymienić bez ogromnego projektu inżynieryjnego, dodatkowy koszt początkowy skręcenia planetarnego jest znikomy w porównaniu z kosztem pojedynczego uszkodzenia izolacji w całym okresie użytkowania.

Kluczowe specyfikacje techniczne i względy operacyjne

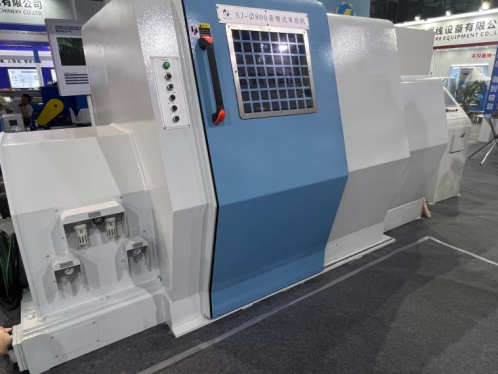

Zakres wydajności planetarnej maszyny skręcającej jest definiowany przez pojemność szpulki, liczbę wirników, maksymalną prędkość obrotową i precyzję systemu kontroli długości zwoju. Typowa średniej wielkości skrętka planetarna przeznaczona do produkcji przewodów kabli elektroenergetycznych będzie miała następujące cechy:

• Średnica szpulki: Zakres szpul zsypowych ma średnicę kołnierza od 400 mm do 630 mm i pojemność drutu do 500 kilogramów miedzi lub aluminium na szpulkę. W przypadku dużych splotów przewodów linia może zawierać sześć lub dwanaście wirników, każdy z wieloma szpulami.
• Zakres średnic drutu: Maszyna może obrabiać pojedyncze przewody od ok 0,5 mm do 5,0 mm średnicy, z określonym zakresem zależnym od prowadnic rolkowych i ustawień napinacza.
• Kontrola długości układania: Nowoczesny napęd serwo maszyna do skręcania planets osiągać długości skrętu od tak krótkich jak 30 mm do ponad 500 mm, regulowane za pomocą ekranu dotykowego HMI. Długość nawoju jest elektronicznie synchronizowana z wałkiem odbiorczym, aby utrzymać stały stosunek nawet w przypadku zapełnienia szpuli odbiorczej i zmiany efektywnej średnicy.
• Wstępne skręcanie i późniejsze formowanie: W przypadku przewodów zagęszczonych maszyna może być wyposażona w głowice do wstępnego skręcania, które powodują niewielkie odkształcenie plastyczne drutu wejściowego oraz matryce lub rolki do formowania końcowego, które dociskają linkę do ostatecznego kształtu kołowego lub segmentowego. Zgodnie z dokumentem technicznym zaprezentowanym na dorocznej konferencji IWMA, zastosowanie siły postformingowej 2 do 4 kiloniutonów może zwiększyć współczynnik wypełnienia o dodatkowe 3%.

Często zadawane pytania dotyczące planetarnych maszyn skręcających

Jaka jest różnica między splotem planetarnym a splotem pęczkowym?

Skręcenie pęczkowe skręca wszystkie druty razem w pojedynczy obrotowy pałąk lub klatkę, bez kontrolowania położenia każdego pojedynczego splotu, co skutkuje przypadkowym ułożeniem i znacznym zniekształceniem drutu. A maszyna do skręcania planet z drugiej strony precyzyjnie kontroluje położenie, napięcie i skręcenie każdego drutu, tworząc wysoce uporządkowany koncentryczny układ z zerowym skrętem wewnętrznym. Skrętki wiązkowe stosowane są w tanich elastycznych przewodach, natomiast skrętki planetarne są zarezerwowane dla niezawodnych kabli zasilających i do transmisji danych.

Czy planetarna maszyna do skręcania może wytwarzać zagęszczone przewodniki?

Tak i często jest to preferowana metoda. Ponieważ druty są już ułożone w doskonałej koncentrycznej geometrii przy zerowym skręcaniu, zagęszczają się bardziej równomiernie pod naciskiem kształtowanej matrycy lub wałka. A maszyna do skręcania planet wyposażone w głowicę zagęszczającą mogą zmniejszyć średnicę przewodu od 8% do 12% przy zachowaniu gładkiej, pozbawionej szczelin powierzchni, co znacznie zmniejsza ilość materiału izolacyjnego i ekranującego wymaganego w kolejnych etapach wytłaczania.

Jakie materiały można obrabiać na planetarnej maszynie skręcającej?

Maszyna jest przeznaczona do obróbki drutów żelaznych i nieżelaznych, w tym miedzi wyżarzonej, miedzi ciągnionej na twardo, aluminium, stopów aluminium, drutu ze stali ocynkowanej i stali nierdzewnej. Wybór materiału zależy od zastosowania końcowego: miedź i aluminium w przypadku przewodności elektrycznej oraz stal w celu zapewnienia wytrzymałości mechanicznej w przewodach napowietrznych (ACSR) i linach stalowych. Najważniejszym wymaganiem jest to, aby drut miał stałą średnicę i wydłużenie, aby utrzymać równomierne napięcie na wszystkich szpulach.

Jak utrzymać precyzyjne napięcie na maszynie planetarnej?

Każdy bębenek wyposażony jest w regulowany mechaniczny hamulec cierny lub aktywny napinacz elektromagnetyczny. Napięcie jest ustawione na wartość zazwyczaj pomiędzy 1 i 10 Newtonów , w zależności od średnicy drutu i granicy plastyczności. Jeśli napięcie jest zbyt niskie, przewody będą luźne, a przewodnik będzie miał słabą stabilność geometryczną; jeśli jest za wysoko, przewody mogą się zwinąć lub nawet złamać. Regularna kalibracja układu napinającego za pomocą ręcznego miernika naprężenia jest niezbędna do utrzymania jakości produktu, ponieważ nierówne napięcie pomiędzy szpulami jest główną przyczyną nieregularności długości zwoju.

Ponieważ zapotrzebowanie na niezawodną transmisję mocy i transmisję danych o dużej przepustowości stale rośnie, maszyna do skręcania planet pozostaje kamieniem węgielnym zaawansowanej produkcji kabli. Jego zdolności do dostarczania pozbawionego skrętów, geometrycznie doskonałego przewodnika nie można dorównać szybszymi, ale mniej precyzyjnymi metodami skręcania. Inwestując w technologię planetarną, producenci przewodów i kabli zapewniają, że krytyczne przewodniki łączące nasze sieci energetyczne, morskie farmy wiatrowe i sieci komunikacyjne będą działać bezpiecznie i wydajnie przez dziesięciolecia w najbardziej wymagających warunkach.
