Wybór słuszności maszyna do skręcania drutu określa jakość, elastyczność i obciążalność prądową każdego przewodu linkowego wyprodukowanego w Twoim zakładzie. A maszyna do skręcania drutu skręca pojedyncze metalowe druty w jednolitą wiązkę, a wybór optymalnego typu maszyny — czy to zwijarki z podwójnym skrętem, skrętki planetarnej czy skrętki ze sztywną klatką — ma bezpośredni wpływ na szybkość produkcji, ilość złomów i długoterminowe koszty operacyjne. Ten przewodnik zawiera oparte na dowodach spojrzenie na działanie tych maszyn, porównuje główne typy z danymi dotyczącymi wydajności i odpowiada na najpilniejsze pytania stojące przed producentami kabli i inżynierami elektrykami.

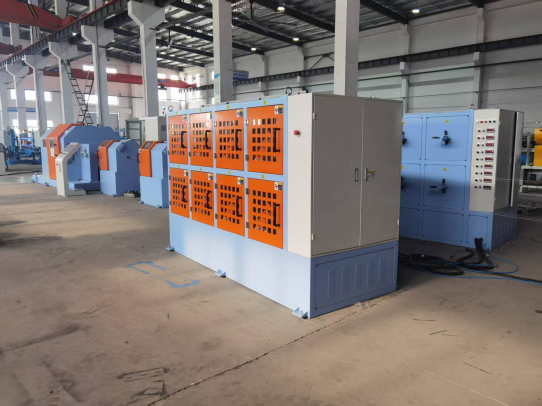

Co to jest maszyna do skręcania drutu?
Maszyna do skręcania drutu jest podstawowym urządzeniem, które łączy wiele pojedynczych drutów w spójny przewodnik skręcony o doskonałych właściwościach mechanicznych i elektrycznych. W przeciwieństwie do przewodu litego, przewód linkowy oferuje znacznie większą elastyczność i odporność na uszkodzenia zmęczeniowe, dlatego też międzynarodowe standardy, takie jak IEC 60228, klasyfikują przewody według klasy skrętu. Maszyna podaje pojedyncze druty ze szpul odbiorczych, wyrównuje je przez płytkę układającą lub stożek czołowy i wykonuje kontrolowane skręcenie, aby utworzyć warstwy spiralnie nawiniętych pasm wokół centralnego rdzenia.
Nowoczesne maszyna do skręcania drutus obsługują przekroje przewodów od 0,05 mm² (dla ultracienkich kabli medycznych) do ponad 1000 mm² (dla linii elektroenergetycznych). Według danych opublikowanych przez Grupę CRU w 2025 roku, światowy rynek skrętek miedzianych i aluminiowych rośnie w tempie 3,2% rocznie, napędzany ekspansją pojazdów elektrycznych i energetyki odnawialnej. Wzrost ten zmusił producentów do szybszego i bardziej precyzyjnego wdrażania rozwiązań maszyna do skręcania drutus zdolne do utrzymania tolerancji długości skrętu w granicach ± 1% przy prędkościach linii przekraczających 200 metrów na minutę.

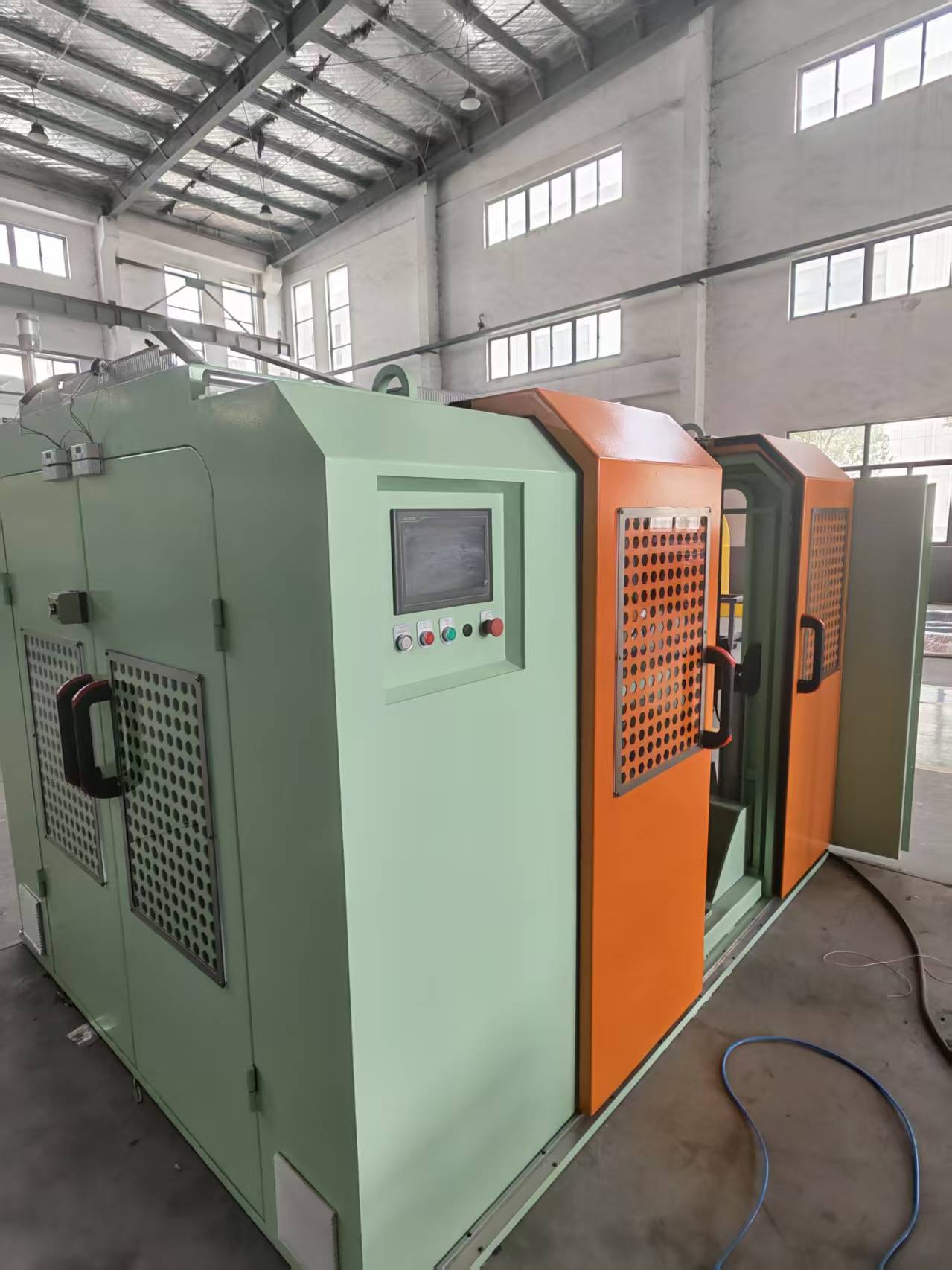

Jak działa maszyna do skręcania drutu
Podstawowa zasada działania maszyny do skręcania drutu polega na obracaniu zestawu elementów przenoszących drut wokół osi podłużnej przy jednoczesnym przeciąganiu zmontowanych splotów przez matrycę zamykającą z precyzyjnie kontrolowaną szybkością. Stosunek prędkości obrotowej (skrętów na minutę) do liniowej prędkości nawijania określa długość skrętu, czyli odległość potrzebną do wykonania przez jedno pasmo spirali 360 stopni wokół rdzenia. Krótsza długość skrętu daje bardziej elastyczny, ale nieco wyższy opór, podczas gdy dłuższa długość skrętu maksymalizuje przewodność i wytrzymałość na rozciąganie.

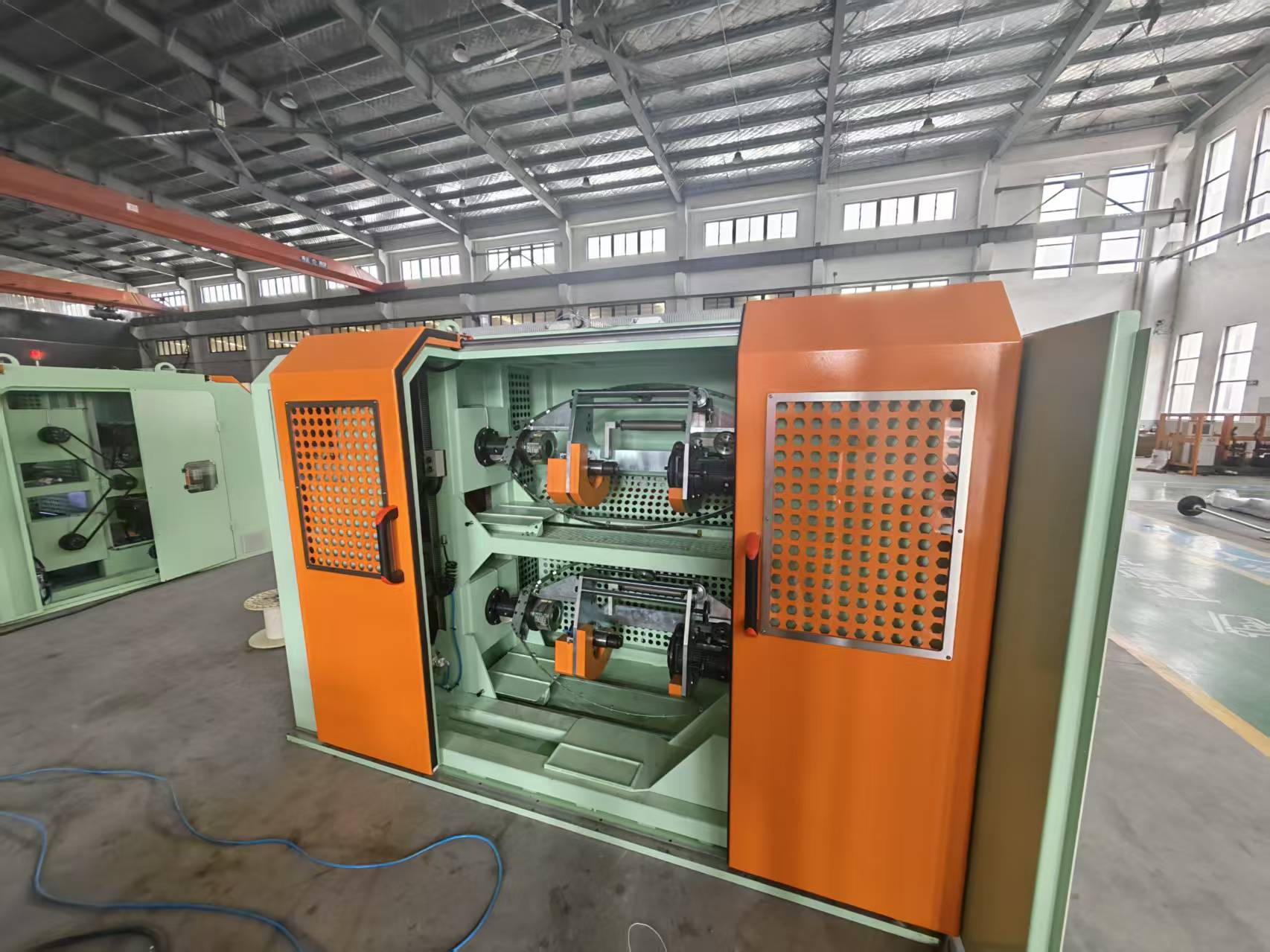

W zależności od konstrukcji maszyna do skręcania drutu , ruch skręcający może być nadawany przez obrotowy pałąk (w maszynach o podwójnym skręcie), obrotową klatkę (w sztywnych splotkach) lub indywidualnie obracające się szpulki (w splotkach planetarnych). Wszystkie typy mają wspólne wymagania: poszczególne druty muszą pozostawać pod kontrolowanym naprężeniem wstecznym, aby zapobiec splątaniu i zapewnić stałą geometrię splotki. Cały proces jest monitorowany przez programowalny sterownik logiczny (PLC), który reguluje prędkość i napięcie silnika w czasie rzeczywistym. Dane branżowe pokazują, że cyfrowa kontrola naprężenia może zmniejszyć ilość odpadów spowodowanych przerwaniem drutu nawet o 45% w porównaniu z systemami czysto mechanicznymi.
Główne typy maszyn do skręcania drutu: szczegółowe porównanie
Żaden projekt maszyny do skręcania pojedynczego drutu nie pasuje do wszystkich scenariuszy produkcyjnych; każdy typ maszyny ma określony zakres rozmiarów przewodów, wielkość produkcji i wymagania dotyczące precyzji długości skrętu. Poniższa tabela zestawia pięć powszechnie używanych konfiguracji, umożliwiając bezpośrednią ocenę opartą na danych.
| Typ maszyny | Metoda skręcania | Zakres przewodów (mm²) | Maksymalna prędkość linii (m/min) | Typowa dokładność długości skrętu | Aplikacja podstawowa |
|---|---|---|---|---|---|
| Podwójny Twist Bunkier | Łuk obrotowy, dwa obroty na obrót | 0,05 – 16 | Do 300 | ±2% | Drut samochodowy, przewody elastyczne |
| Planetarny Przybysz | Indywidualny obrót szpulki, bez skręcania osi drutu | 10 – 630 | Do 80 | ±0,5% | Kable elektroenergetyczne, przewody zagęszczone |
| Strander ze sztywną klatką | Stała klatka obraca się jako całość | 16 – 1200 | Do 60 | ±1% | Napowietrzne linie przesyłowe |
| Pojedynczy Twist Strander | Jeden obrót na obrót naciągu | 0,5 – 50 | Do 150 | ±1,5% | Kable sterownicze średniego napięcia |
| Strander rurowy | Druty przechodzą przez obracającą się rurkę | 0,2 – 95 | Do 200 | ±1% | Kabel oprzyrządowania, drut ekranowany |

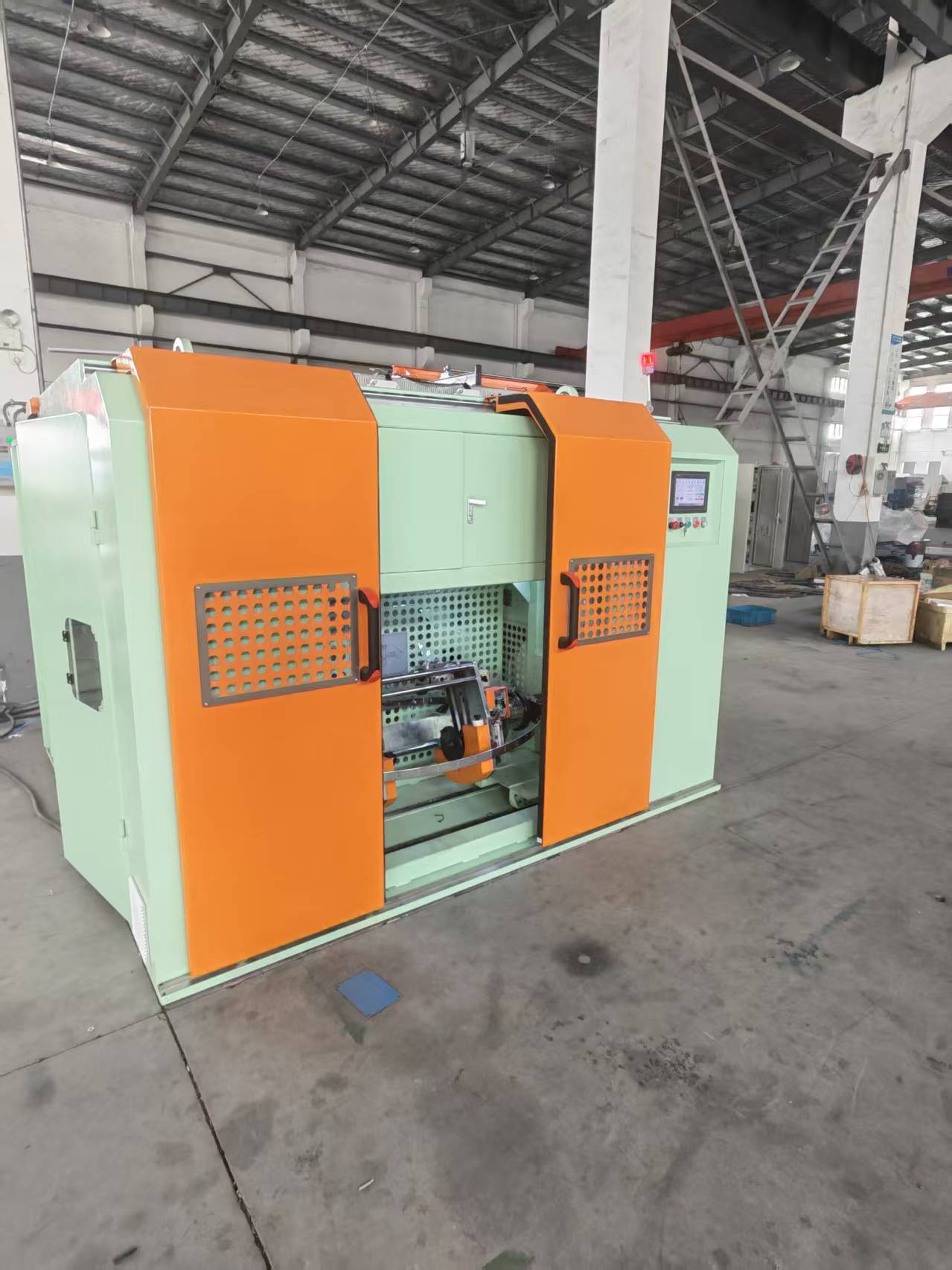

Zwijacze z podwójnym skrętem dominują w szybkiej produkcji przewodów cienkożyłowych, podczas gdy splotki planetarne są niezastąpione w przypadku przewodów jednowarstwowych i zagęszczonych, które wymagają zerowego skręcenia poszczególnych drutów. Wybór A maszyna do skręcania drutu należy również wziąć pod uwagę liczbę szpul: splotka planetarna o średnicy 630 mm zwykle mieści 6, 12, 18 lub 24 szpulki, co bezpośrednio określa maksymalną liczbę pasm w warstwie.
Kluczowe czynniki przy wyborze maszyny do skręcania drutu
Optymalną maszynę do skręcania drutu definiuje pięć mierzalnych zmiennych: przekrój poprzeczny przewodu, pożądana długość skrętu, wielkość produkcji, rodzaj materiału oraz potrzeba skrętu koncentrycznego lub wiązkowego. Systematyczna ocena zgodnie z poniższą sekwencją pomoże uniknąć kosztownych błędów w zakresie zawyżenia specyfikacji lub niedostatecznej wydajności.
- Zdefiniuj specyfikację przewodnika. Określ rozmiar gotowego przewodu (mm² lub AWG), liczbę pojedynczych przewodów i średnicę żyły. Na przykład elastyczny przewód klasy 5 zgodnie z normą IEC 60228 wymaga określonej liczby żył i średnicy, które określają minimalną liczbę szpul na przewodzie maszyna do skręcania drutu .
- Określ wymaganą długość i kierunek układania. Splotka planetarna może zachować długość skrętu rzędu 8-krotności średnicy przewodu, nie uszkadzając drutów, natomiast splotka o podwójnym skręcie działa najlepiej przy stosunkach skrętu od 10:1 do 20:1. Kierunek układania (S lub Z) ustawiany jest elektronicznie na nowoczesnych maszynach.
- Oblicz docelową wydajność w kilogramach na godzinę. W przypadku podwójnego splatarki produkującej linkę o przekroju 1,5 mm² z szybkością 250 m/min wydajność może osiągnąć około 45 kg/h. Użyj tego rysunku, aby upewnić się, że maszyna do skręcania drutu może spełnić Twoją pojemność księgi zamówień.
- Ocenić kompatybilność materiałową. Przewody miedziane, aluminiowe i cynowane wymagają specjalnych materiałów łukowych lub rolek, aby zapobiec uszkodzeniu powierzchni. Na przykład w przypadku skrętki aluminiowej zastosowano prowadnice z powłoką ceramiczną, które redukują gromadzenie się pyłu tlenkowego.
- Oceń automatyzację i czas przezbrajania. Maszyny z automatycznym ładowaniem szpul i laserowym pomiarem długości nawoju mogą skrócić czas przezbrajania z 45 minut do poniżej 10 minut, co jest kluczową zaletą w przypadku produkcji krótkoseryjnej.
Porównanie szybkości produkcji i wydajności
Wydajność produkcyjna maszyny do skręcania drutu jest zasadniczo ograniczona prędkością mechaniczną obracających się elementów i wydajnością odbierania drutu. Poniższa tabela przedstawia realistyczne dane wyjściowe dla trzech typowych konfiguracji, w oparciu o rzeczywiste specyfikacje producenta dla przewodu miedzianego typu linka 1,5 mm².
| Typ maszyny | Prędkość linii (m/min) | Wydajność (kg/h) | Zużycie energii (kW) | Stopień złomowania (%) |
|---|---|---|---|---|
| Podwójny Twist Bunkier | 280 | 48.5 | 15 | 0.8 |
| Planetarny Przybysz (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander ze sztywną klatką | 55 | 18.2 | 30 | 0.5 |
Zwijacz o podwójnym skręcie osiąga prawie dwukrotnie większą wydajność niż przekładnia planetarna przy tym samym przekroju poprzecznym, ale konstrukcja planetarna zmniejsza ilość złomów o ponad 60%. Ten kompromis między szybkością i precyzją leży u podstaw każdego urządzenia maszyna do skręcania drutu decyzja o zakupie.
Zastosowania w kluczowych branżach
Sektor zastosowań końcowych narzuca klasę splotu, a co za tym idzie, wymaganą technologię maszyny do skręcania drutu. Następujące sektory opierają się na przewodach linkowych wytwarzanych przez te maszyny:
- Wiązki przewodów samochodowych – Zwijacze o podwójnym skręcie wytwarzają cienkościenne, bardzo elastyczne przewody linkowe potrzebne do okablowania komory silnika, gdzie najważniejsza jest odporność na wibracje.
- Przesyłanie i rozdział mocy – Sztywne żyłki klatkowe i planetarne wytwarzają zagęszczone przewodniki koncentryczne do kabli średniego i wysokiego napięcia do 500 kV, zapewniając równomierny rozkład prądu.
- Systemy energii odnawialnej – Okablowanie farm fotowoltaicznych i turbin wiatrowych wymaga drobno skręconych, cynowanych przewodów miedzianych produkowanych na szybkich wiązkach, odpornych na korozję i cykle termiczne.
- Transport kolejowy i zbiorowy – Kable taboru kolejowego wymagają wyjątkowo elastycznych przewodów (klasa 6 zgodnie z IEC 60228), które często są wytwarzane na maszynach planetarnych, aby uzyskać bardzo cienką liczbę żył.
- Urządzenia medyczne i robotyka – Bardzo cienkie skrętki poniżej 0,05 mm² wykorzystują specjalistyczne żyłki rurowe lub pojedyncze skrętki, aby uniknąć uszkodzenia delikatnych drutów miedzianych lub ze stopów miedzi.
Analiza kosztów i zwrot z inwestycji
Maszyna do skręcania drutu stanowi znaczną inwestycję kapitałową, ale szczegółowa analiza całkowitego kosztu posiadania często pokazuje, że droższa maszyna z precyzyjnym sterowaniem zwraca się w ciągu trzech lat dzięki zmniejszonej liczbie złomów i szybszym zmianom. Poniższa tabela porównuje pięcioletnią strukturę kosztów maszyny do zbiorczego skrętu podwójnego z przędzarką planetarną, przy założeniu pracy jednozmianowej i produkcji 200 ton skrętki miedzianej rocznie.
| Kategoria kosztów | Podwójny Twist Bunkier | Planetarny Przybysz (12 bobbin) |
|---|---|---|
| Początkowy koszt sprzętu (USD) | 85 000 dolarów | 210 000 dolarów |
| Roczny koszt energii (przy 0,12 USD/kWh) | 2160 dolarów | 3170 dolarów |
| Średnia roczna strata złomu | 4600 dolarów | 1800 dolarów |
| Typowy koszt konserwacji / rok | 3200 dolarów | 4800 dolarów |
| Całkowity 5-letni koszt operacyjny | 135 800 dolarów | 258 650 dolarów |
Producentom specjalizującym się w cienkościennych przewodnikach samochodowych, podwójny splatacz zapewnia najniższy koszt w przeliczeniu na kilogram. W przypadku mediów wymagających zwartych przewodów koncentrycznych, planetarny maszyna do skręcania drutu pozostaje jedynym technicznie wykonalnym wyborem pomimo wyższych kosztów początkowych.
Najlepsze praktyki konserwacji zapewniające długą żywotność maszyny
Konserwacja zapobiegawcza maszyny do skręcania drutu skupia się na trzech elementach: kontroli łożysk łukowych lub koszykowych, kalibracji czujnika naprężenia i monitorowaniu zużycia prowadnika drutu. Nawet niewielkie odchylenia w tych elementach mogą spowodować błędy długości skrętu i uszkodzenie przewodu. Ustrukturyzowany program konserwacji daje wymierne rezultaty; badanie przeprowadzone w 2022 r. w 47 fabrykach kabli przez Wire Association International wykazało, że zakłady przeprowadzające cotygodniową konserwację zapobiegawczą zgłosiły o 27% mniej nieplanowanych przestojów w porównaniu z zakładami przeprowadzającymi comiesięczne kontrole.
- Sprawdzaj łożyska łukowe i szczotki węglowe co 200 godzin pracy. W zbieraczu z podwójnym skrętem zużyte łożyska łukowe powodują wibracje, które bezpośrednio wpływają na stałą długość zwinięcia. Wymienić łożyska wykazujące luz promieniowy przekraczający 0,02 mm.
- Co miesiąc kalibruj ramię tancerza i czujniki napięcia. Odchylenie naprężenia większe niż 5% pomiędzy poszczególnymi drutami powoduje nierówne sploty i może powodować powstawanie plam o wysokiej rezystancji w gotowym przewodzie.
- Przy pierwszych oznakach rowkowania należy wymienić prowadniki z drutu ceramicznego lub ze stali hartowanej. Głębokość rowka większa niż 0,1 mm może powodować ścieranie powierzchni drutu i wprowadzanie cząstek tlenku do pasma, zmniejszając przewodność.
- Nasmarować przekładnie i mechanizmy przesuwu zgodnie z harmonogramem OEM. Użyj określonego gatunku smaru; źle dobrane smary mogą doprowadzić do przegrzania skrzyni biegów już po 500 godzinach ciągłej pracy.
- Co tydzień sprawdzaj długość układania za pomocą laserowego systemu pomiarowego. Okresowe odchylenia długości skrętu często wskazują na ślizgający się kabestan lub zużyte sprzęgło enkodera, które można skorygować, zanim powstanie produkt niezgodny ze specyfikacją.
Automatyka i Przemysł 4.0 w maszynach do skręcania drutu
Najnowsze maszyny do skręcania drutu integrują monitorowanie długości skrętu w czasie rzeczywistym, algorytmy konserwacji predykcyjnej i systemy automatycznej wymiany szpul, aby zwiększyć ogólną efektywność sprzętu (OEE) powyżej 85%. Czujniki wibracji na łożyskach dziobu i silnika przekazują dane do centralnego sterownika, który przewiduje awarię łożyska z nawet 60-godzinnym wyprzedzeniem, umożliwiając zaplanowaną wymianę zamiast awaryjnego wyłączenia. Automatyczne ładowanie szpulki ogranicza interwencję operatora z 12 ręcznych zmian na zmianę do zera, praktycznie eliminując najczęstszą przyczynę zerwania nici związaną z konfiguracją.
Z punktu widzenia jakości zestawy mikrometrów laserowych w sposób ciągły mierzą średnicę przewodu linkowego i porównują ją z wartością docelową. Jeśli średnica odchyli się o więcej niż 0,02 mm, sterownik PLC dostosowuje prędkość wałka obrotowego lub naprężenie szpulki, aby skorygować błąd. Zgodnie z dokumentem technicznym z 2024 r. zaprezentowanym na Międzynarodowym Sympozjum dotyczącym drutu i kabli, to sterowanie w zamkniętej pętli zmniejszyło zmienność średnicy o 68% w porównaniu z konwencjonalnymi maszynami w otwartej pętli. Ponieważ standardy łączności, takie jak OPC UA, stają się uniwersalne, każdy maszyna do skręcania drutu może teraz komunikować się bezpośrednio z systemem realizacji produkcji w zakładzie, zapewniając identyfikowalność aż do poziomu pojedynczej rolki.
Często zadawane pytania
Jaka jest różnica między wiązaniem a koncentrycznym splotem?
Wiązanie, wykonywane na podwójnym skręcie maszyna do skręcania drutu , skręca wszystkie druty razem w tym samym kierunku bez określonej geometrycznej struktury warstwowej. Koncentryczne splatanie, zwykle wykonywane na planetarnej lub sztywnej żyłce, układa druty w precyzyjne, spiralne warstwy wokół centralnego rdzenia. Przewodniki koncentryczne mają gładszą powierzchnię i bardziej równomierny rozkład prądu, natomiast przewodniki wiązkowe są bardziej elastyczne i szybsze w produkcji.
Jak długość skrętu wpływa na wydajność przewodu?
Długość układania ma bezpośredni odwrotny związek z elastycznością i bezpośredni związek z przewodnością. Krótka długość skrętu (np. 8–12 razy większa od średnicy zewnętrznej) zwiększa elastyczność, ale nieznacznie podnosi opór elektryczny, ponieważ droga prądu staje się dłuższa. w maszyna do skręcania drutu długość skrętu ustalana jest na podstawie stosunku prędkości nawijania do prędkości obrotowej rotatora i musi mieścić się w tolerancji określonej przez normy takie jak ASTM B8 dla przewodów miedzianych o splocie koncentrycznym.
Czy jedna maszyna może łączyć zarówno miedź, jak i aluminium?
Tak, najnowocześniejszy maszyna do skręcania drutus może obrabiać zarówno miedź, jak i aluminium, ale należy dostosować prowadnice drutu, tuleje kabestanu i ustawienia naprężenia. Niższa wytrzymałość aluminium na rozciąganie i tendencja do wytwarzania pyłu tlenkowego wymagają zmniejszonego naprężenia wstecznego (zwykle o 10–15% mniejszego niż w przypadku miedzi) oraz zastosowania ceramicznych lub polerowanej powierzchni stykowej ze stali nierdzewnej, aby zapobiec zacieraniu się.
Jakie są oznaki, że maszyna skręcająca wymaga wymiany łożyska?
Zwiększone wibracje odczuwalne na ramie maszyny, rytmiczna zmiana hałasu podczas pracy i odchylenie długości skrętu poza ±2% bez odpowiedniego polecenia PLC wskazują na potencjalne zużycie łożyska. Na podwójnym zakręcie maszyna do skręcania drutu łożyska dziobowe należy wymienić, gdy prędkość drgań przekracza 4,5 mm/s RMS, mierzona na obudowie łożyska.
Właściwa inwestycja w maszynę do skręcania drutu
Wybór A maszyna do skręcania drutu zasadniczo polega na decyzji o zrównoważeniu prędkości z precyzją geometryczną oraz kosztem kapitału i stratą złomu. W przypadku masowej produkcji elastycznych przewodów o przekroju poniżej 10 mm² zwijarka z podwójnym skrętem zapewnia niezrównaną wydajność w przeliczeniu na dolara. W przypadku kabli elektroenergetycznych i zagęszczonych przewodów koncentrycznych skrętka planetarna lub sztywna jest nie tylko preferowana, ale także technicznie konieczna, aby spełnić międzynarodowe standardy. Dopasowując wymagania produkcyjne do przedstawionych tutaj danych i porównań, możesz określić: maszyna do skręcania drutu które zapewni stałą jakość i duży zwrot z inwestycji przez całą następną dekadę.
